Spécification technique (photos uniquement pour référence)

1、Unilatéral dérouleur hydraulique
Fonction	La fonction de cette unité est de démonter toute la bobine de bande d'acier et de fournir les matières premières nécessaires à la machine de formage.

Poids de chargement	Max. 8,0 tonnes/côté
têtes de cône	Tête à cône unique

Type de structure à tête conique	combinaison de curseurs, robustes et stables

Développer le type	Expansion hydraulique

Matériau des têtes coniques	Broche : 42CrMo, forgeage, revenu global ;
	Plaque d'arc : 45# trempe globale
	Curseur de cale : acier trempé 45#
Type de frein	Type pneumatique

Dispositif de blocage du matériel	Mode manuel

2 、 Cisaille et soudeuse bout à bout


Fonction	Sa fonction est de cisailler et d'aligner la tête et l'extrémité de deux bandes différentes, de couper les parties irrégulières et de souder deux bandes ensemble afin que la ligne puisse fonctionner en continu.

Type de cisaillement	Cisaille hydraulique, matériau : Cr12MoV

Type de serrage	Serrage hydraulique

Type de soudage	Soudage automatique TIG

3.2 、 Accumulateur horizontal
3.2 、 Accumulateur horizontal
Fonction	Il est utilisé pour accumuler suffisamment de bandes d'acier pour garantir un fonctionnement continu de la machine.
Fonction
Taille extérieure	O.D. 5,0 m
Moteur d'alimentation	18,5 KW (moteur AC avec régulation de vitesse à fréquence variable)
Moteur de stockage	22 KW (moteur AC avec régulation de vitesse à fréquence variable)
Vitesse d'alimentation	MAX200 m/min
Capacité de stockage	500～1000m

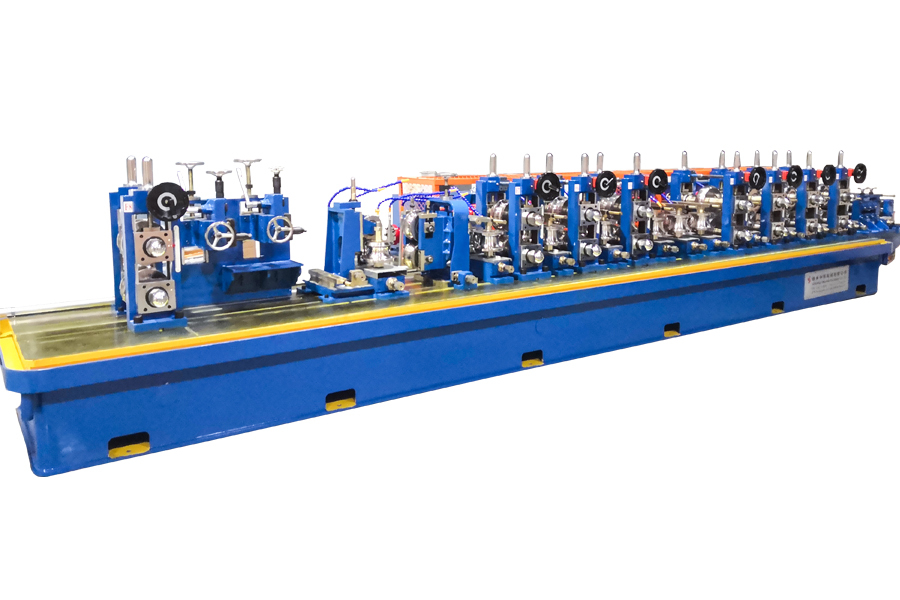

2. Former et dimensionner la machine principale (sept à l'avant et cinq à l'arrière, lit divisé) Appareil principal

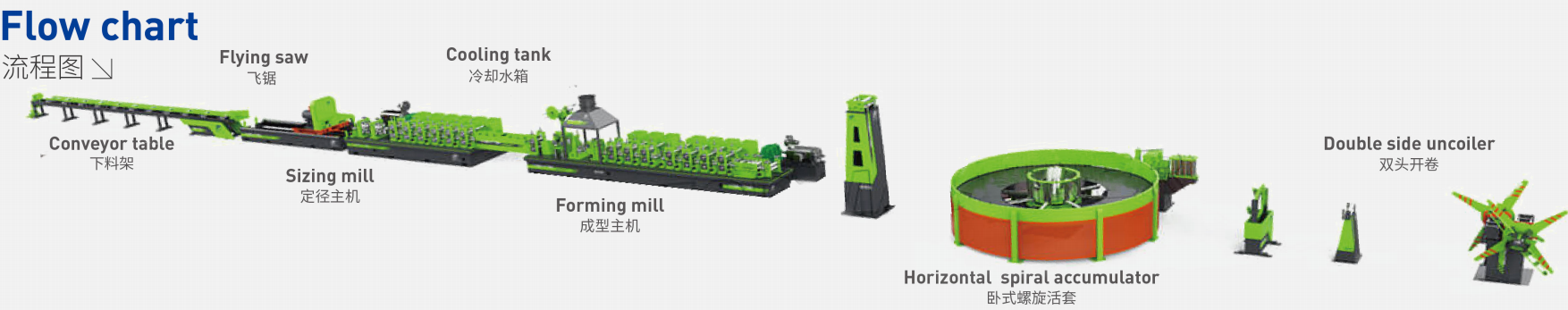

Disposition des unités :
	Formage : 2 rouleaux de nivellement → V → 7 rouleaux de nivellement → V → 1 H → 1 V → 2 H → 2 V → 3H → 3 V → 4 H → 4 V (A) → 4 V (B) → 4 V (C) → 5 H → 5 V → 6H → 6 V → 7 H → 7 V.

	Guidage et 2 ou 3 rouleaux Extruder → Grattoir → Polissage → Refroidissement par eau

	Dimensionnement ： 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → mesure de vitesse → Redressage 1 → Redressage 2 → V

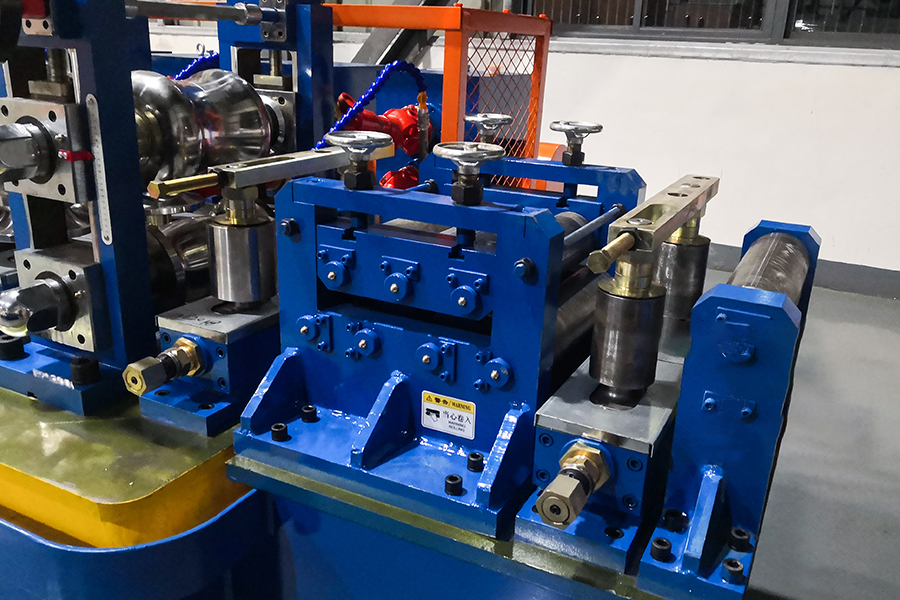

1 ） Dispositif de nivellement
Fonction
	Avec un dispositif de nivellement à 7 rouleaux pour entrer régulièrement dans la machine de formage
Structure
	1 rouleau Anti-saut, 2 rouleaux de guidage vertical, 7 rouleaux de nivellement GCr15, traitement de trempe haute fréquence de surface.

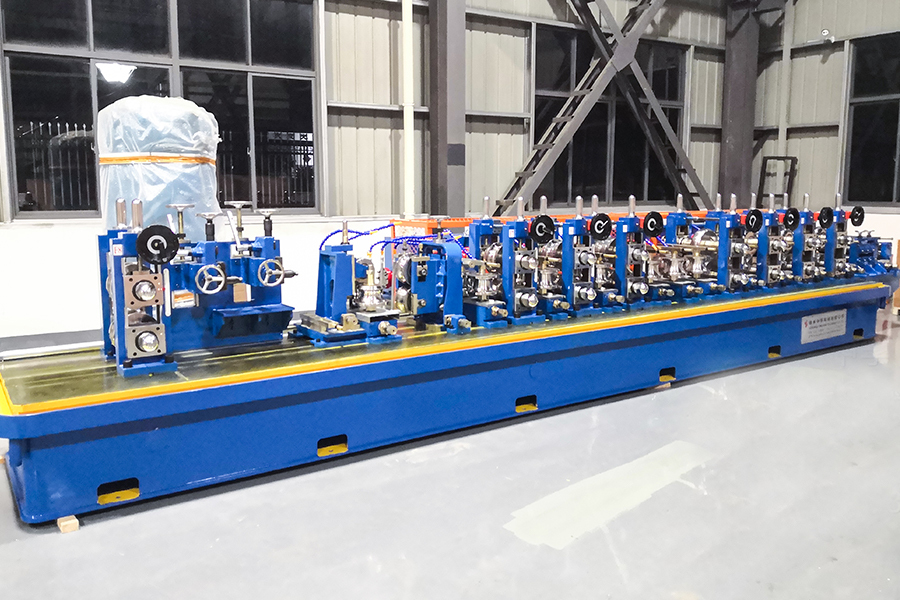

2 ） Machine de formage (type divisé)

Fonction	Il peut progressivement presser des bandes d'acier dans des ébauches de tubes en formant des rouleaux et les envoyer à la machine à souder.

Type de formage	Formage en « W », type de trou à double rayon

Supports à rouleaux horizontaux	7 tribunes
Support à rouleau vertical	9 tribunes
Supports à rouleaux horizontaux

Quantité	7 ensembles
Structure
Structure	Châssis de portique à double colonne, avec le châssis d'extrémité opérationnelle capable de remplacer les rouleaux latéraux
Matériau des supports horizontaux	Pièces en acier moulé avec précision
Diamètre de l'arbre horizontal	Φ80mm
Matériau de l'arbre horizontal	42CrMo, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55
Matériau de l'arbre horizontal	Trempe de surface

Support à rouleau vertical
Quantité	9 tribunes
Structure	Structure à double pivot, renforcée et fixée par des plaques de traction. Le laminoir est monté sur l'arbre des rouleaux grâce à des roulements, ce qui facilite le changement des rouleaux.

Matériau des supports verticaux	QT400 Le curseur est de type fente (haute précision, pas facilement endommagé)
Diamètre de l'arbre vertical	Φ50mm
Matériau de l'arbre vertical	40Cr, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55
	Trempe de surface
Méthode de réglage du rouleau	Le centre et la position des deux arbres de rouleau sont ajustés en ajustant le manchon à vis, et l'écrou de réglage est un écrou en cuivre ; La hauteur du rouleau vertical est réglée avec précision en ajustant l'écrou.

boîte de vitesses
Quantité	7 ensembles
Matériau de la boîte	QT400
Type de transmission	Transmission à engrenages coniques en spirale
Matériau de l'engrenage conique en spirale
Matériau de l'engrenage conique en spirale	20CrMnTi Forgeage, traitement de trempe de la surface des dents
Matériau de l'arbre de transmission	40Cr, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55
Matériau de l'arbre de transmission	Trempe de surface

3) section de soudage
① Guider
Fonction	Guidez le cordon de soudure, ajustez l'angle en V de soudage pour garantir que le cordon de soudure peut être correctement guidé dans la position de soudage du rouleau d'extrusion pendant le soudage.
Structure	Type à 2 rouleaux, réglable horizontalement et verticalement, et peut tourner à un certain angle. Les réglages horizontaux et verticaux sont effectués à l'aide de tiges filetées, tandis que les réglages de rotation du cadre sont effectués à l'aide d'engrenages à vis sans fin.
Structure
matériau de l'arbre	40Cr, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55
matériau de l'arbre	Trempe de surface
② Dispositif de compression (type SQ à deux ou trois rouleaux)
Fonction	Le cordon de soudure sera fermé
Structure	Deux ou trois rouleaux type SQ, Structure double pivot, fixation renforcée avec plaque de traction
matériau de l'arbre	40Cr, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55
matériau de l'arbre	Trempe de surface
③ Grattoir
Fonction	Utilisez un grattoir pour retirer le cordon de soudure extérieur, le cordon de soudure sera lisse et clair.
Structure	2 jeux de grattoirs ; Le grattoir peut être réglé vers le haut, vers le bas et horizontalement et dispose d'une fonction de levage rapide. Une palette ou un rouleau est prévu sous le porte-lame.
④ Polissage
Fonction	Stabiliser les tuyaux en acier et aplatir les bavures externes et les pièces inégales
matériau de l'arbre	40Cr, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55Tempering Surface quenching
4) Réservoir de refroidissement
Fonction	adoptez un type de pulvérisation de réservoir d'eau pour vous assurer que l'ébauche du tube refroidit suffisamment.
Fonction
Structure	Structure soudée de type boîte, la conduite d'eau supérieure est transformée en forme de pulvérisation pour pulvériser et refroidir le tuyau en acier.
Structure

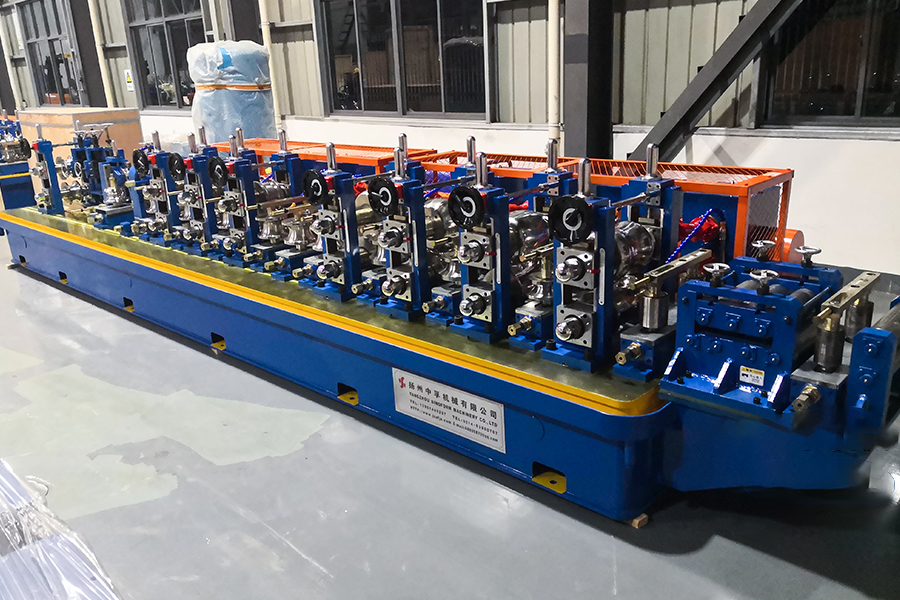

5) Machine de dimensionnement (6 horizontales, 6 verticales 2 séries de lissage turc)
Fonction
Fonction	La fonction du dispositif carré de poussée de type à quatre rouleaux est de déformer en ligne le tuyau en acier de forme précise en un tuyau d'espacement carré et de le redresser grossièrement pour obtenir des dimensions géométriques et une planéité idéales.
① Support horizontal	6 ensembles, la même chose que former une machine
② Support à rouleau vertical	6 ensembles, la même chose que former une machine

3) Dispositif de lissage 2 ensembles de lissage de la tête turque (voir les dernières têtes turques ci-dessus)
Type de dispositif de lissage
	Turc - têtes, rotatives à 360°
Structure
	Châssis 2/4 - rouleaux, avec rouleaux roulants répartis sur la même surface, réglables horizontalement et verticalement et capables de tourner selon un certain angle. Les réglages horizontaux et verticaux sont effectués à l'aide de tiges filetées, tandis que les réglages de rotation du cadre sont effectués à l'aide d'engrenages à vis sans fin.
Diamètre de l'arbre	Φ40mm
Matériau de l'arbre	40Cr, HB260 ~ 290 normalisé, trempe haute fréquence de surface HRC50 ~ 55
	Trempe de surface

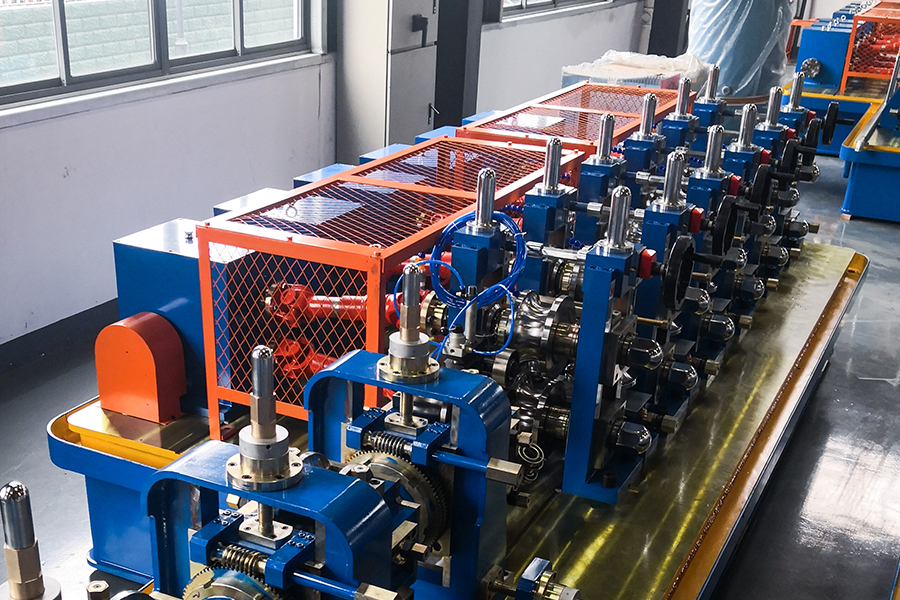

6) Dispositif entraîné principal
Chemin d'accès
Chemin d'accès	Moteur → Réducteur → Boîte de vitesses → Arbres universels → Arbres horizontaux
Modèle de moteur principal, puissance	132KW basse vitesse Moteur à courant continu ,2 ensembles ；
Réducteur	ZLY250 2 ensembles ；
Boîte de vitesses	Partie formant ：7 ensembles ； Pièce de dimensionnement ：6 ensembles

	Boîte de transmission à engrenages à parapluie en spirale, avec une capacité de charge élevée, une efficacité de transmission élevée et une longue durée de vie.
	Matériau de l'engrenage du parapluie en spirale : 20CrMnTi, trempe de surface de trempe. Profondeur de la couche carburée 1,1 ~ 1,5 mm, dureté de trempe de surface HRC55 ~ 60.

5 、 Rouleau
Rouler	Matériau : Cr12, dureté du traitement thermique : HRC58-62. La découpe de fil de clavette et l'usinage CNC garantissent la précision de la forme du trou et le polissage de la surface de travail.
rouleau d'extrusion	Matériel ： H13 ， Dureté du traitement thermique : HRC50-53. Découpe de fil de clavette, tour CNC de profil et polissage de la surface de travail.
Roulerer pad	Matériel ： Acier 45#.

6.1 、 Scie à chaud Les clients peuvent choisir 6.1 ou 6.2
Structure	PLC, coupe de lame de scie ordinaire
（1） Diamètre de coupe maximum	Φ76 mm (60*60)
（2） épaisseur de coupe maximale	Δ3,5 mm
(3) longueur de coupe et précision	L = 3 ~ 8 m, ≤ ± 3 mm
（4）type de lecteur	Levage et abaissement pneumatique de la scie (tête de scie agrandie et renforcée)
（5）taille de la lame de scie	Φ700mm×Φ80mm×4.0/5.0mm
(6) moteur d'entraînement	Moteur AC 30 KW
(7) moteur de coupe	Moteur AC 37 KW
（8）Pince	Pince à air

6.2 、 Scie de coupe à froid
Structure	Contrôle du contrôleur de mouvement, coupe de lame de scie en acier rapide HSS/TCTAloy
（ 1 ）、 Diamètre de coupe maximum	Φ76mm
（ 2 ）、 épaisseur de coupe maximale	Δ3,5 mm
（ 3 ）、 longueur et précision de coupe	L = 4 ~ 8 m, ≤ ± 2 mm
（ 4 ）、 type de lecteur	Servomoteur/vis à billes/guide linéaire
（ 5 ）、 taille de la lame de scie	Φ450mm-HSS acier rapide
（ 6 ）、 moteur d'entraînement	Servomoteur Yaskawa de 15 KW
（ 7 ）、 moteur de coupe	Moteur à courant alternatif de 18,5 kW
（ 8 ） Moteur d'alimentation	Servomoteur Yaskawa de 2,9 kW
（ 9 ）、 vitesse de coupe	20-70 m/min

7 、 table de convoyeur
Fonction
Fonction	La fonction est d'accélérer la séparation des tubes en acier coupés à des longueurs fixes et de les transporter vers la zone de conditionnement.
Moteur de transmission	3 kW
Moteur de transmission	Moteur AC avec régulation de vitesse à fréquence variable
Quantité of feeding rollers	12 ensembles
Longueur	12 M

Machine à souder haute fréquence 8, 300KW
Présentation	L'ensemble de l'équipement est contrôlé par un système PLC pour obtenir des fonctions complètes de contrôle de verrouillage et de diagnostic des défauts, et l'état de fonctionnement de l'équipement est surveillé via un écran LCD.

Composition	ARMOIRE REDRESSEUR
	ARMOIRE ONDULEUR
	DISPOSITIF DE REFROIDISSEMENT
	TABLE D'OPÉRATION
	TRANSFORMATEUR
	AJUSTEUR DE VITESSE CC

9 、 Machine de pulvérisation de zinc (option client)
Aperçu	L'arc brûle aux deux extrémités du fil comme source de chaleur, provoquant la fonte du fil. Dans le même temps, l'air comprimé atomise le fil fondu en gouttelettes de gaz, qui sont ensuite pulvérisées à grande vitesse sur la surface de la pièce prétraitée. Former un revêtement complet.

Modèle de machine	Gamme de production	Plage d'épaisseur de paroi	Vitesse de fraisage	Puissance haute fréquence
HG76	Φ25 ~ Φ90mm	δ1,5 ~ 4,0 mm	20~90	300KW
HG76	□20×20~70×70	□δ≤3,5 mm	20~90	300KW

Article	Paramètre	Remarques
Sens d'alimentation	Entrée à gauche ou à droite (dépend de la configuration du processus d'atelier du client)	Face à l'équipement, le sens d'entrée des matières premières

Puissance totale de l'équipement	Environ 720KW (machine principale 264KW haute fréquence 300KW machine auxiliaire 150KW)

Norme de tension d'alimentation	380 V/50 Hz ; Système triphasé à quatre fils	Armoire de distribution basse tension, câbles, fournis par le client

Zone d'équipement couverte	L55-65M×L 4,5M	Selon la disposition des équipements

La zone des machines à souder haute fréquence est couverte	L6M×L 3M×H 2,8M

Approvisionnement en eau (recyclée)	Une piscine rafraîchissante : 30 m³ ; Un ensemble de pompes haute pression. Alternativement, le fournisseur peut fournir à l’acheteur des dessins d’usine et, sur la base de ces dessins, créer un plan d’aménagement de la voie navigable.	Le client fournit lui-même une piscine d'eau, une pompe à eau, un système de plomberie et une tour de refroidissement

Alimentation en air	Compresseur d'air : un ensemble de 1,6 m³ pour les tuyaux en acier courants ; si le tuyau galvanisé a besoin de 3,5 m³	Le client fournit lui-même un compresseur d'air, un réservoir de stockage d'air et un pipeline

Matériel de levage	Aircrane 5~10Tons : deux ensembles	Le client fournit lui-même
Pièces consommables normales	（1）Couteaux grattoirs
	(2) Lame de scie
	（3）Ferrite
	(4) Bobine d'induction (tube en cuivre, tube isolé)
